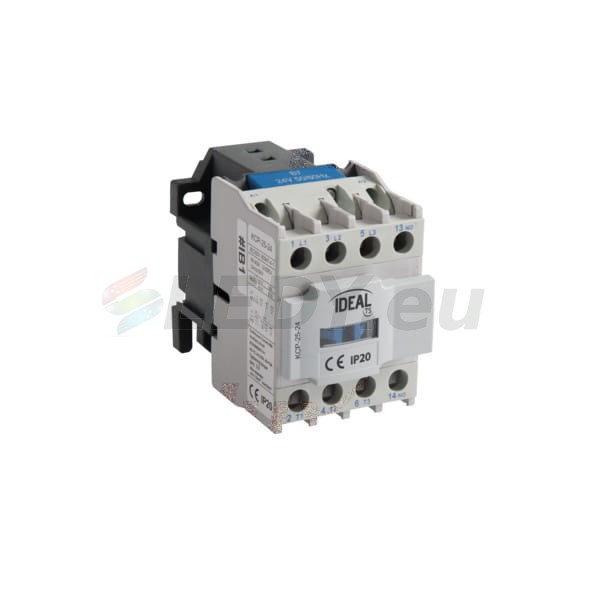

KCP-25-24 Stycznik mocy KCP 24107 Ideal TS

Styczniki mocy przeznaczone są do łączenia obwodów prądu przemiennego w klasie użytkowania AC3. Zakres prądowy oferty do 32A, napięcie zasilania 24VAC lub 230VAC. Styczniki standardowo posiadają styk pomocniczy 1NO.

Kategoria użytkowania: AC-3
Kolor: biały
Miejsce montażu: na szynę TH35
Napięcie znamionowe [V]: 230 AC
Częstotliwość znamionowa [Hz]: 50/60
Rodzaj przyłącza: kostka przyłączeniowa
Częstość łączeń elektryczna AC-3 [ilość/h]: 1200
Częstość łączeń elektryczna AC-4 [ilość/h]: 300
Częstość łączeń mechaniczna [ilość/h]: 3600
Impedancja na biegun [mΩ]: 2
Moc znamionowa robocza AC-3 220-240V: 5,5kW
Moc znamionowa robocza AC-3 380-400V: 11kW
Moc znamionowa robocza AC-3 415V: 11kW
Moc znamionowa robocza AC-3 440V: 11kW
Moc znamionowa robocza AC-3 660-690V: 15kW
Napięcie zasilania cewki [V]: 24 AC
Napięcie znamionowe łączeniowe Ue [V]: 400
Prąd cieplny umowny Ith [A]: 40
Siła dokręcania [Nm]: 2,5Nm
Stopień IP: 20
Styki główne: 3
Styki pomocnicze: 1
Znamionowe napięcie izolacji Ui [V]: 690
Znamionowe napięcie udarowe wytrzymywane Uimp [V]: 6000
Znamionowy prąd łączeniowy Ie [A]: 25
Znamionowy prąd roboczy 380V - In AC-3: 25A
Znamionowy prąd roboczy 380V - In AC-4: 8,5A
Znamionowy prąd roboczy 440V - In AC-1: 40A
Znamionowy prąd roboczy 660V - In AC-3: 18A
Znamionowy prąd roboczy 660V - In AC-4: 4,4A
Żywotność elektryczna (x10³) AC-3: 1000
Żywotność elektryczna (x10³) AC-4: 200
Żywotność mechaniczna (x10⁶): 10Nm
