Shelly 3EM-63W Gen3 3-fazowy licznik energii WiFi 63A

Shelly 3EM-63 Gen3 to kompaktowy, inteligentny licznik energii przeznaczony do monitorowania instalacji trójfazowych lub trzech niezależnych obwodów jednofazowych. Urządzenie umożliwia bieżącą kontrolę napięcia, prądu, mocy czynnej i pozornej oraz zużycia energii osobno dla każdej fazy.

Pomiar prądu realizowany jest bezkontaktowo za pomocą zintegrowanych przekładników prądowych. Każdy z trzech kanałów umożliwia pomiar prądu w zakresie do 63 A. Takie rozwiązanie pozwala monitorować zarówno całkowite zużycie energii w instalacji trójfazowej, jak i wybrane obwody lub urządzenia.

Shelly 3EM-63 Gen3 obsługuje pomiar 4-kwadrantowy, dzięki czemu pozwala monitorować przepływ energii w obu kierunkach. Jest przystosowany do współpracy z instalacjami fotowoltaicznymi, umożliwiając kontrolowanie zarówno energii pobieranej, jak i oddawanej. Urządzenie mierzy między innymi energię czynną i pozorną, moc czynną i pozorną, współczynnik mocy oraz podstawową energię czynną i bierną.

Dokładność pomiaru energii czynnej odpowiada klasie B, a producent podaje dokładność pomiarową na poziomie 1%. Dostępna jest również opcjonalna funkcja wykrywania nieprawidłowej kolejności faz.

Urządzenie przechowuje dane pomiarowe w pamięci wewnętrznej przez co najmniej 7 dni z rozdzielczością jednej minuty. Wbudowany zegar czasu rzeczywistego pozwala zachować prawidłowe znaczniki czasu zapisanych danych również w przypadku przerwania połączenia z Internetem. Dane można eksportować w formacie CSV oraz JSON.

Łączność Wi-Fi pozwala na zdalne monitorowanie instalacji oraz integrację z systemami automatyki. Shelly 3EM-63 Gen3 może działać również lokalnie, bez konieczności korzystania z usług chmurowych. Wbudowany interfejs WWW umożliwia bezpośredni dostęp do pomiarów, historii zużycia i ustawień urządzenia.

Urządzenie obsługuje również Bluetooth, MQTT, harmonogramy, WebHooki oraz skrypty, dzięki czemu dane dotyczące zużycia lub produkcji energii mogą być wykorzystywane w bardziej rozbudowanych scenariuszach automatyki.

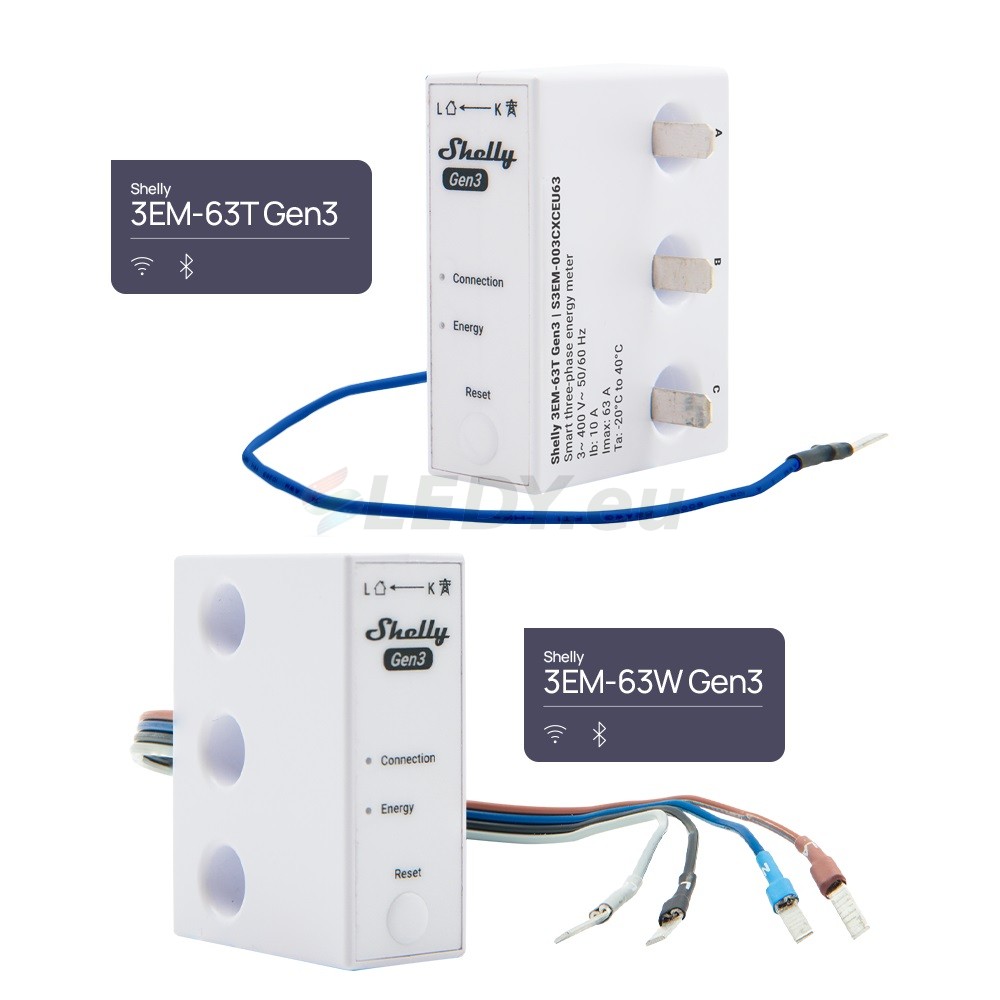

Wersje urządzenia:

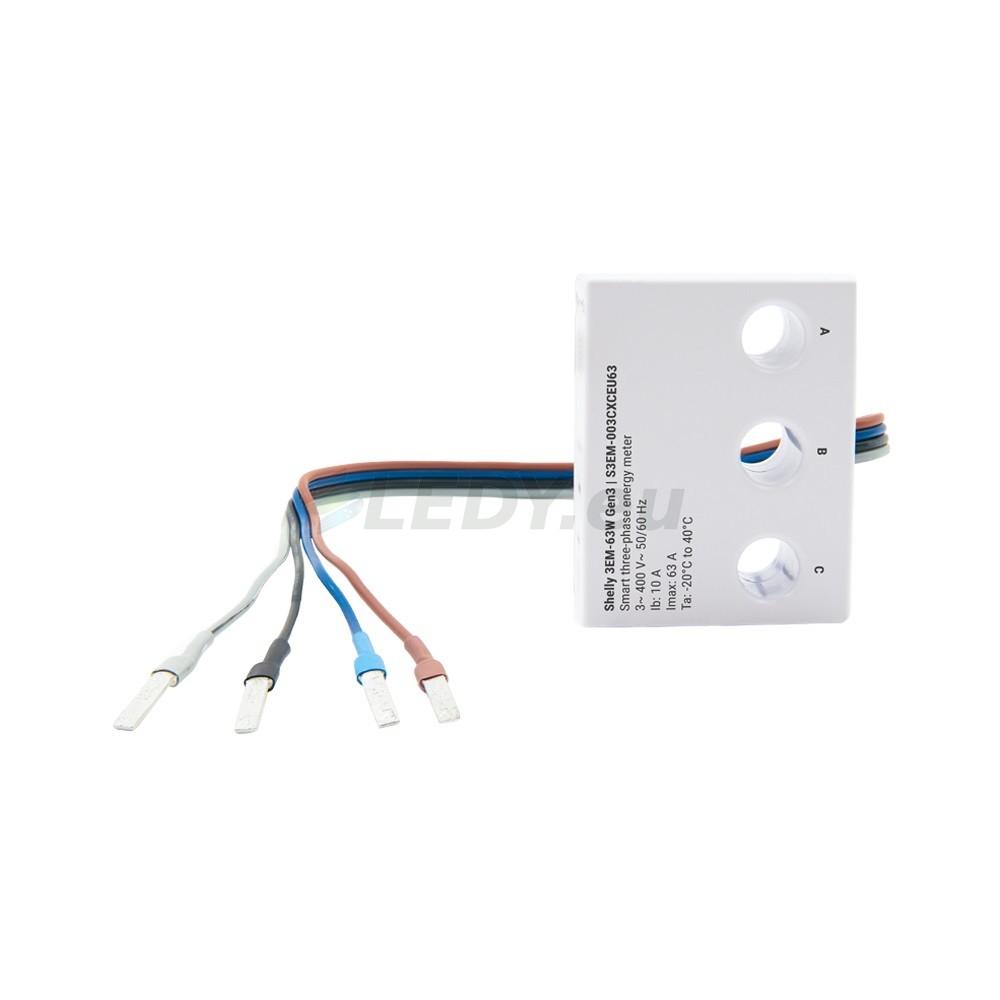

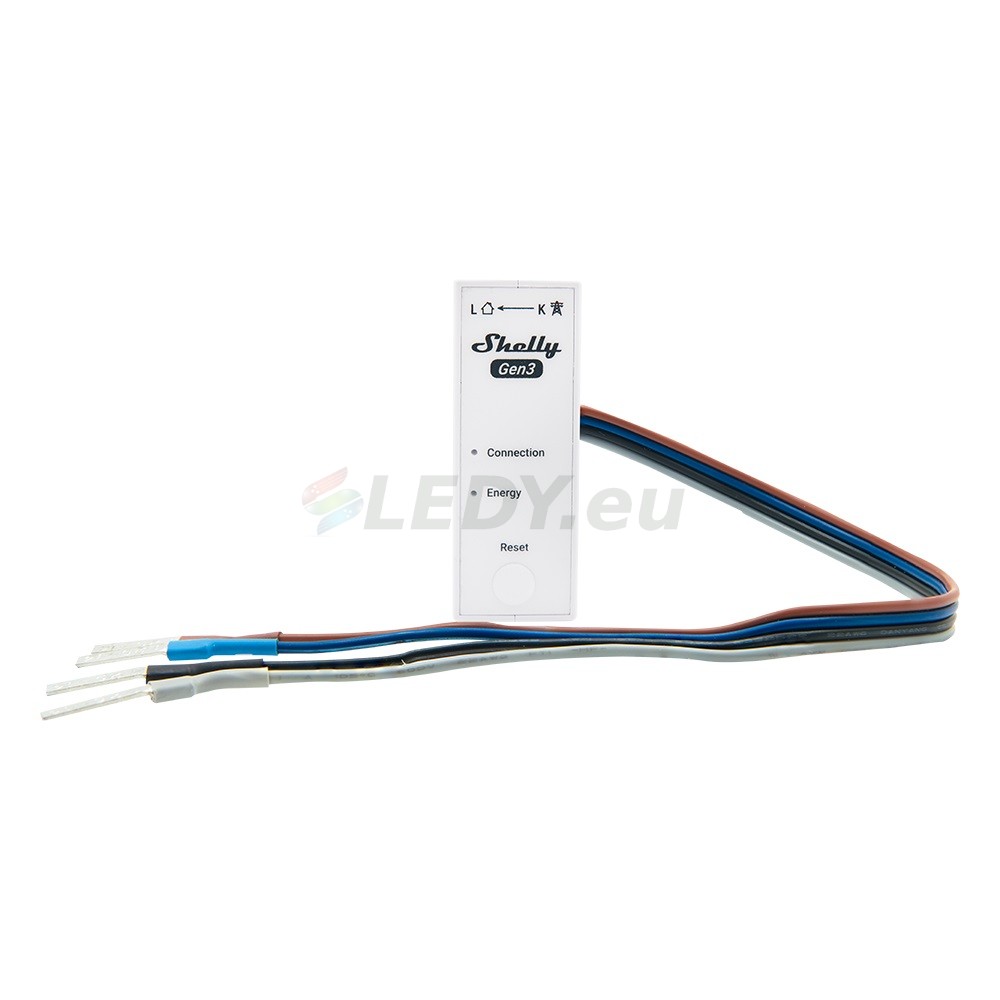

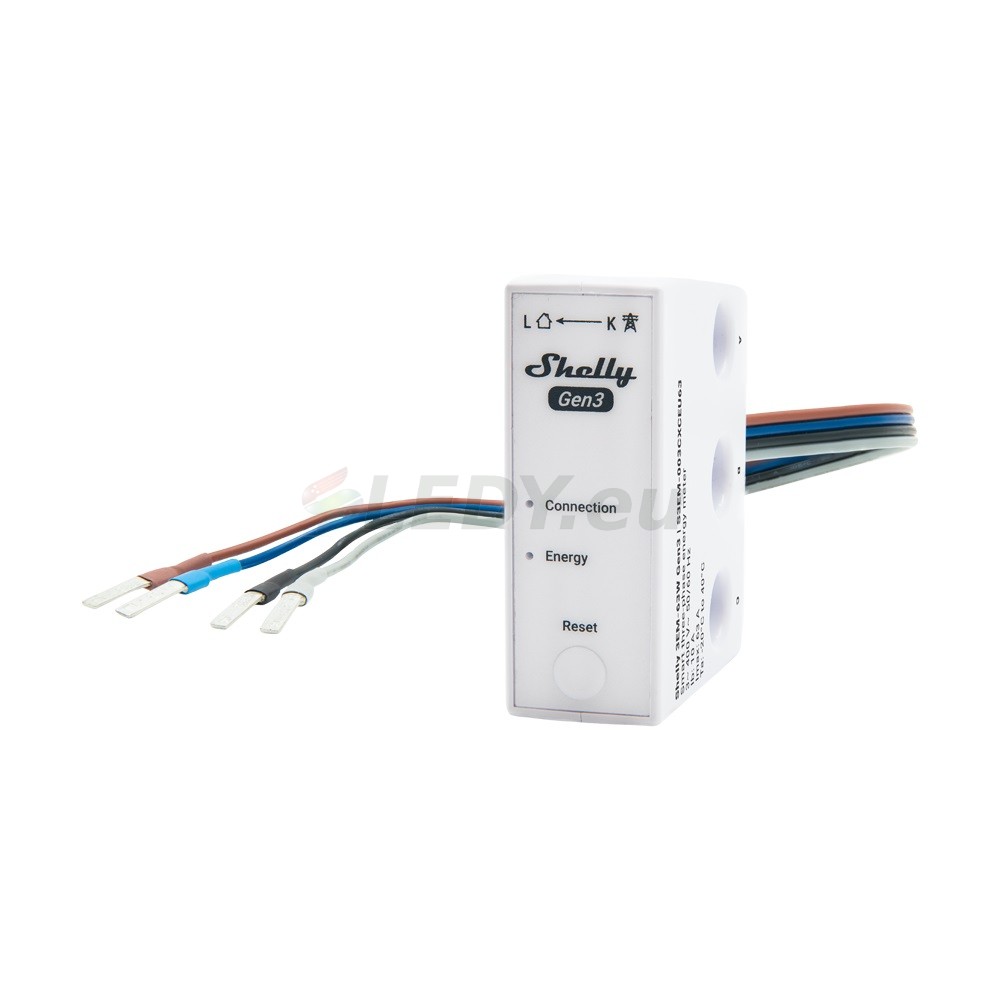

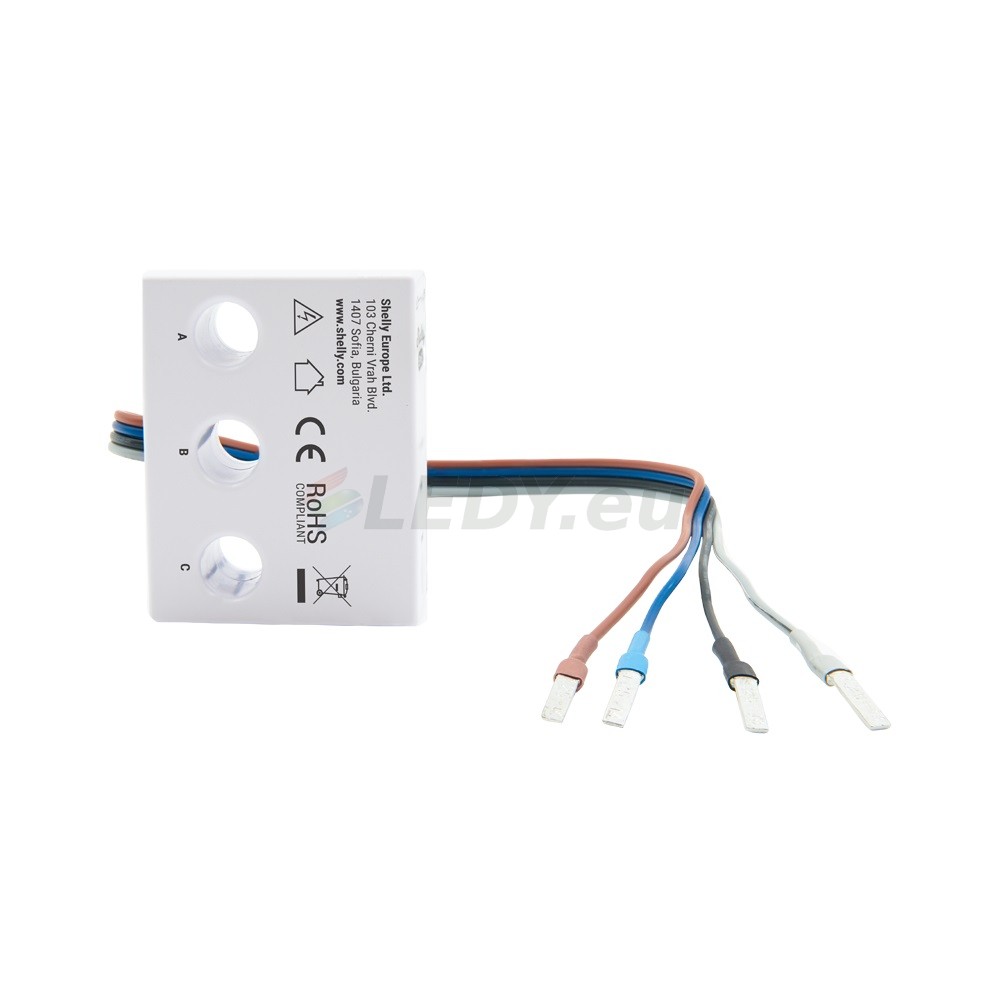

• Shelly 3EM-63W Gen3 – wersja z przewodami,

• Shelly 3EM-63T Gen3 – wersja z płaskimi terminalami.

Łączność i integracja:

• Shelly Smart Control,

• Wi-Fi,

• Bluetooth,

• MQTT,

• wbudowany interfejs WWW,

• systemy automatyki wykorzystujące HTTP i WebSocket,

• obsługa skryptów,

• WebHooki,

• harmonogramy.

Najważniejsze funkcje:

• pomiar instalacji trójfazowej,

• możliwość pomiaru trzech niezależnych obwodów jednofazowych,

• 3 niezależne kanały pomiarowe,

• pomiar prądu do 63 A na każdy kanał,

• bezkontaktowy pomiar prądu przez zintegrowane przekładniki,

• pomiar 4-kwadrantowy,

• pomiar energii pobieranej i oddawanej,

• przystosowanie do instalacji fotowoltaicznych,

• pomiar napięcia RMS każdej fazy,

• pomiar prądu RMS każdej fazy,

• pomiar mocy czynnej i pozornej,

• pomiar energii czynnej i pozornej,

• pomiar współczynnika mocy,

• pomiar podstawowej energii czynnej i biernej,

• klasa dokładności B dla energii czynnej,

• opcjonalne wykrywanie nieprawidłowej kolejności faz,

• pamięć danych pomiarowych przez co najmniej 7 dni,

• rozdzielczość zapisu danych 1 minuta,

• zegar czasu rzeczywistego,

• eksport danych CSV i JSON,

• Wi-Fi i Bluetooth,

• możliwość działania lokalnego,

• obsługa MQTT,

• obsługa skryptów, harmonogramów i WebHooków,

• wewnętrzny czujnik temperatury.

Dane techniczne:

Producent: Shelly
Model: 3EM-63 Gen3
Kod modelu: S3EM-003CXCEU63
Typ urządzenia: inteligentny licznik energii
Liczba kanałów pomiarowych: 3
Obsługiwane instalacje: trójfazowe lub 3 niezależne obwody jednofazowe
Sposób pomiaru prądu: zintegrowane przekładniki prądowe
Zakres pomiaru prądu: 0–63 A na fazę
Nasycenie przekładników: 130 A
Napięcie pomiarowe: 220–240 V AC, 50/60 Hz na fazę
Zasilanie: 220–240 V AC, 50/60 Hz
Pobór mocy: <2 W
Dokładność pomiaru napięcia: lepsza niż ±1%
Dokładność pomiaru prądu 2–63 A: ±1%
Dokładność pomiaru prądu 1–2 A: ±2%
Dokładność pomiaru prądu 0–1 A: ±5%
Klasa dokładności energii czynnej: B
Próg braku obciążenia: 30 VA
Pomiar 4-kwadrantowy: tak
Obsługa instalacji fotowoltaicznych: tak
Wykrywanie kolejności faz: tak, opcjonalne
Pamięć danych: co najmniej 7 dni, rozdzielczość 1 minuta
Eksport danych: CSV / JSON
Zegar czasu rzeczywistego: tak
Wewnętrzny czujnik temperatury: tak

Wi-Fi: 802.11 b/g/n
Pasmo Wi-Fi: 2401–2483 MHz
Maksymalna moc RF Wi-Fi: <20 dBm
Zasięg Wi-Fi: do 30 m wewnątrz / do 50 m na zewnątrz*

Bluetooth: 4.2
Pasmo Bluetooth: 2400–2483,5 MHz
Maksymalna moc RF Bluetooth: <4 dBm
Zasięg Bluetooth: do 10 m wewnątrz / do 30 m na zewnątrz*

MQTT: tak
Skrypty: tak
Harmonogramy: 20
WebHooki: 20, do 5 adresów URL na każdy WebHook
Pamięć Flash: 8 MB
Procesor: ESP-Shelly-C38F

Średnica otworu przekładnika: 8 mm
Materiał obudowy: tworzywo sztuczne
Kolor: biały
Temperatura pracy: od -20°C do +40°C
Wilgotność względna: 30–70% RH
Maksymalna wysokość pracy: 2000 m n.p.m.

Wymiary i masa – Shelly 3EM-63W Gen3:

Wymiary bez przewodów: 21 × 54 × 42 mm
Długość przewodów: 260 mm
Masa z przewodami: 58 g

Wymiary i masa – Shelly 3EM-63T Gen3:

Wymiary: 31 × 54 × 42 mm
Masa: 52 g

*Zasięg komunikacji zależy od lokalnych warunków.
