Shelly EM Gen3 2-kanałowy licznik energii WiFi

Shelly EM Gen3 to kompaktowy, dwukanałowy miernik energii elektrycznej przeznaczony do monitorowania zużycia energii i parametrów pracy instalacji jednofazowej. Pomiar realizowany jest za pomocą maksymalnie dwóch zewnętrznych przekładników prądowych, dzięki czemu urządzenie umożliwia niezależne monitorowanie dwóch obwodów lub odbiorników.

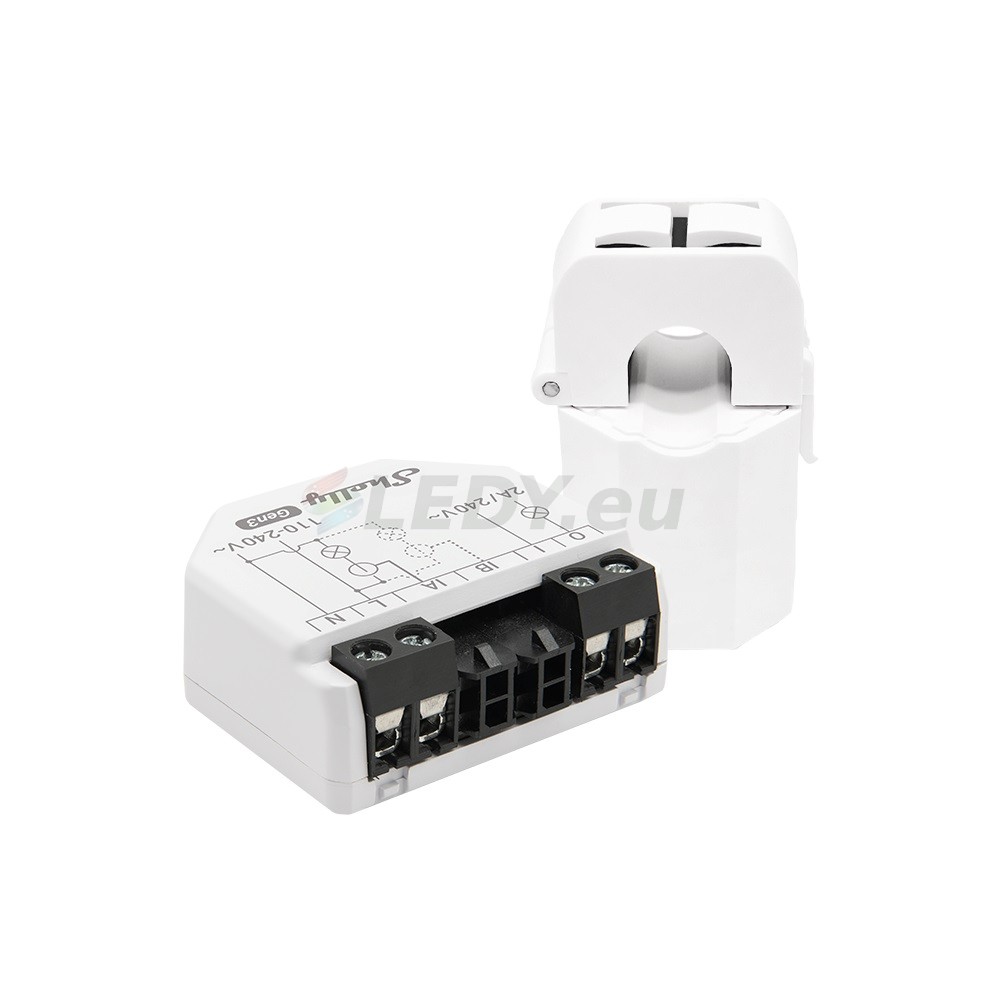

Zastosowanie przekładników prądowych pozwala na bezkontaktowy pomiar prądu – przewód monitorowanego obwodu przeprowadzany jest przez przekładnik, bez konieczności prowadzenia pełnego prądu obciążenia przez sam miernik. Shelly EM Gen3 może dzięki temu służyć do kontroli zużycia energii przez wybrane obwody, urządzenia elektryczne, systemy ogrzewania, klimatyzację czy inne odbiorniki.

Urządzenie wyposażono dodatkowo w jeden bezpotencjałowy styk przekaźnikowy, który może być wykorzystany do sterowania zewnętrznym obciążeniem, na przykład poprzez odpowiednio dobrany stycznik. Pozwala to połączyć funkcję monitorowania energii z automatycznym sterowaniem instalacją.

Shelly EM Gen3 zapisuje dane pomiarowe w pamięci wewnętrznej. Urządzenie może przechowywać do 10 dni danych z rozdzielczością jednej minuty, umożliwiając późniejszą analizę historii zużycia energii. Wbudowany zegar czasu rzeczywistego pozwala na dokładne przypisanie pomiarów do określonego czasu.

Łączność Wi-Fi i Bluetooth umożliwia konfigurację oraz integrację miernika z systemem automatyki. Shelly EM Gen3 może działać samodzielnie w lokalnej sieci Wi-Fi lub współpracować z usługami chmurowymi. Wbudowany interfejs WWW pozwala na monitorowanie, konfigurację i sterowanie urządzeniem bezpośrednio z poziomu przeglądarki.

Obsługa protokołów MQTT, HTTP, WebSocket i RPC umożliwia wykorzystanie urządzenia w bardziej rozbudowanych systemach automatyki oraz integrację z zewnętrznym oprogramowaniem.

Kompaktowa obudowa o wymiarach zaledwie 37 × 42 × 16 mm pozwala na montaż w szafach elektrycznych, puszkach instalacyjnych oraz innych miejscach o ograniczonej przestrzeni.

Kompatybilne przekładniki prądowe:

Shelly EM Gen3 współpracuje z przekładnikami prądowymi przeznaczonymi do tego modelu. Urządzenie posiada dwa kanały pomiarowe, dzięki czemu można podłączyć maksymalnie dwa przekładniki i niezależnie monitorować dwa obwody.

Łączność i integracja:

• Wi-Fi

• Bluetooth

• Shelly Smart Control

• MQTT

• HTTP

• WebSocket

• RPC

• wbudowany interfejs WWW

• lokalne systemy automatyki wykorzystujące obsługiwane protokoły Shelly

Najważniejsze funkcje:

• pomiar energii elektrycznej w instalacji jednofazowej,

• dwa niezależne kanały pomiarowe,

• możliwość podłączenia do dwóch przekładników prądowych,

• bezkontaktowy pomiar prądu,

• monitorowanie zużycia energii w czasie rzeczywistym,

• wewnętrzna pamięć danych pomiarowych,

• zapis do 10 dni danych z rozdzielczością 1 minuty,

• wbudowany zegar czasu rzeczywistego,

• jeden bezpotencjałowy styk do sterowania zewnętrznym obciążeniem lub stycznikiem,

• komunikacja Wi-Fi i Bluetooth,

• możliwość pracy lokalnej bez usług chmurowych,

• wbudowany interfejs WWW,

• obsługa MQTT, HTTP, WebSocket i RPC,

• wewnętrzny pomiar i raportowanie temperatury urządzenia.

Obsługiwane rodzaje obciążeń:

• rezystancyjne – np. tradycyjne źródła światła i urządzenia grzewcze,

• pojemnościowe – np. zasilacze LED, urządzenia elektroniczne i baterie kondensatorów,

• indukcyjne – np. transformatory, wentylatory, lodówki i klimatyzatory.

Dane techniczne:

Producent: Shelly
Model: EM Gen3
Kod modelu: S3EM-002CXCEU
Typ urządzenia: inteligentny miernik energii
Liczba kanałów pomiarowych: 2
Sposób pomiaru prądu: zewnętrzne przekładniki prądowe
Liczba obsługiwanych przekładników: do 2
Instalacja: jednofazowa
Styk bezpotencjałowy: 1
Zastosowanie styku: sterowanie zewnętrznym obciążeniem / stycznikiem
Zasilanie: 110–240 V AC, 50/60 Hz
Pobór mocy: <1,2 W
Pamięć danych pomiarowych: do 10 dni z rozdzielczością 1 minuty
Zegar czasu rzeczywistego: tak
Pomiar temperatury wewnętrznej: tak

Łączność: Wi-Fi, Bluetooth
Protokoły: MQTT, HTTP, WebSocket, RPC
Wbudowany interfejs WWW: tak
Praca lokalna: tak

Montaż: szafa elektryczna / konsola ścienna
Przekrój przewodów: 0,5–4 mm²
Długość odizolowania przewodu: 6–7 mm
Maksymalny moment dokręcania zacisków: 0,4 Nm

Materiał obudowy: tworzywo sztuczne
Kolor obudowy: biały / grafitowy
Kolor złączy: czarny
Wymiary: 37 × 42 × 16 mm
Masa miernika: 23 g
Temperatura pracy: od -20°C do +40°C
Wilgotność względna: 30–70% RH
Maksymalna wysokość pracy: 2000 m n.p.m.
