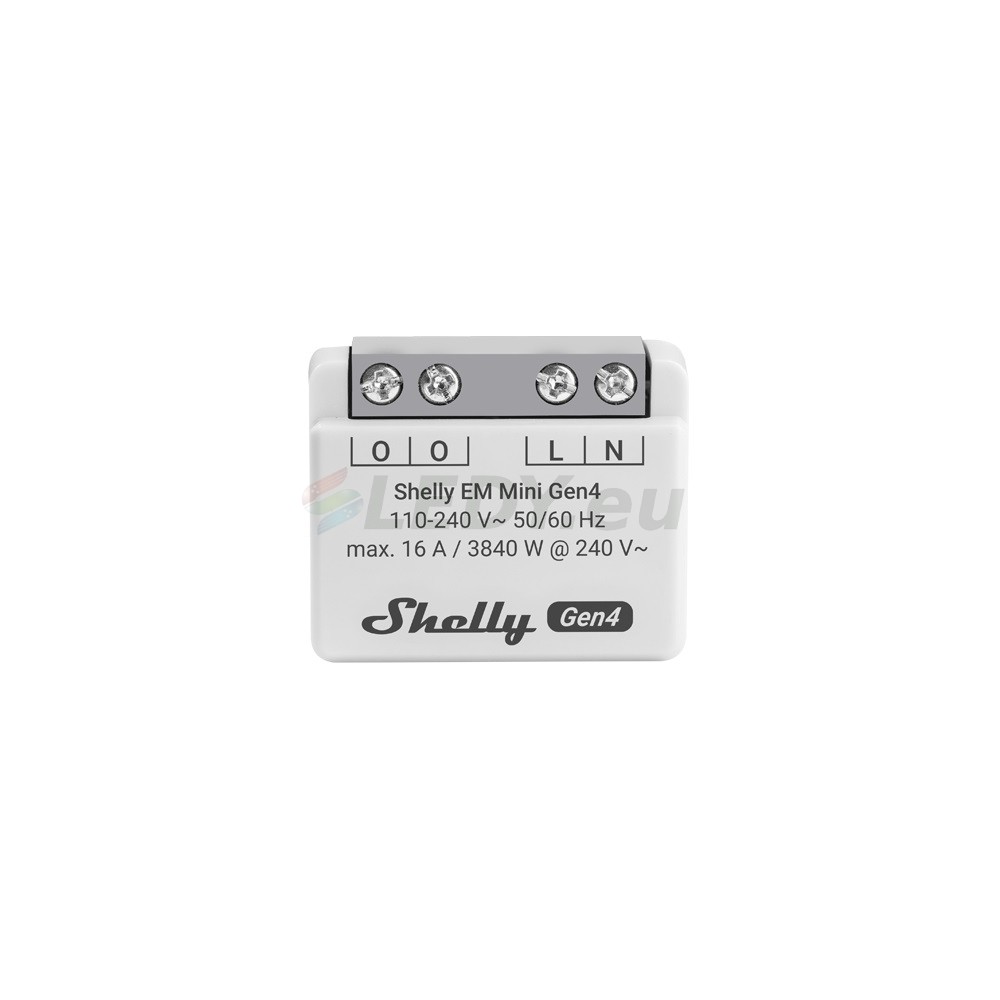

Shelly EM Mini Gen4 licznik energii WiFi Zigbee Matter 16A

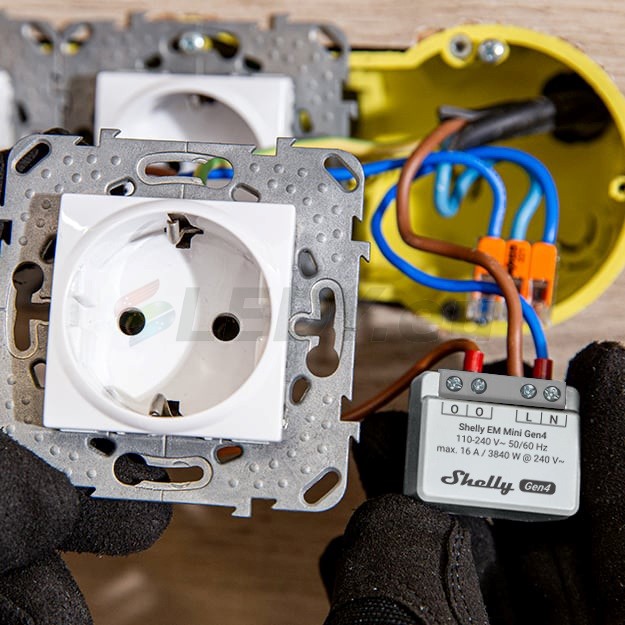

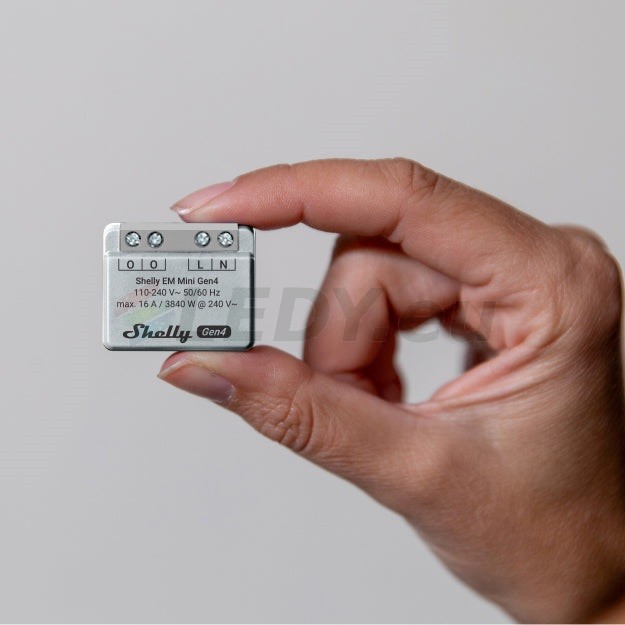

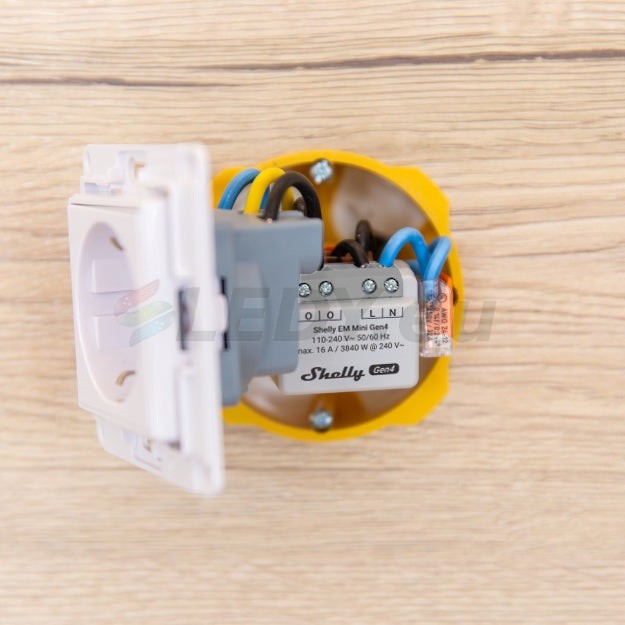

Shelly EM Mini Gen4 to kompaktowy, inteligentny miernik energii przeznaczony do monitorowania zużycia energii elektrycznej i aktualnego poboru mocy. Niewielkie wymiary pozwalają na montaż w ograniczonej przestrzeni, między innymi w puszkach instalacyjnych za gniazdami, włącznikami lub innymi elementami instalacji elektrycznej.

Urządzenie umożliwia pomiar napięcia, prądu, mocy czynnej oraz zużytej energii. Obsługuje obciążenie do 16 A i 3840 W, dzięki czemu może monitorować zużycie energii przez pojedyncze urządzenia lub wybrane obwody elektryczne. Dokładność pomiaru napięcia i prądu wynosi ±1%.

Shelly EM Mini Gen4 może zapisywać dane pomiarowe przez co najmniej 10 dni z rozdzielczością 1 minuty. Dane można również eksportować, co ułatwia analizę zużycia energii, porównywanie pracy urządzeń oraz kontrolowanie kosztów energii elektrycznej.

Urządzenie obsługuje Wi-Fi, Bluetooth oraz Zigbee, a także jest kompatybilne ze standardem Matter. Może pracować samodzielnie w lokalnej sieci Wi-Fi oraz komunikować się z systemami automatyki za pomocą MQTT, HTTP, WebSocket, WebHooks i UDP. Wbudowany interfejs WWW umożliwia konfigurację oraz monitorowanie urządzenia z poziomu przeglądarki.

Shelly EM Mini Gen4 może pełnić również funkcję bramki Bluetooth dla urządzeń Shelly BLU, przekazując odebrane sygnały Bluetooth do chmury lub innych urządzeń w lokalnej sieci. Dodatkowo może pracować jako wzmacniacz zasięgu sieci Wi-Fi oraz Zigbee dla urządzeń IoT.

Obsługa skryptów i harmonogramów pozwala wykorzystać dane o zużyciu energii do tworzenia bardziej rozbudowanych scenariuszy automatyki. Urządzenie obsługuje do 20 harmonogramów oraz 20 WebHooków z maksymalnie 5 adresami URL dla każdego z nich.

Kompatybilność i integracja:

• Shelly Smart Control

• urządzenia Shelly BLU – funkcja bramki Bluetooth

• Matter

• systemy automatyki wykorzystujące Zigbee

• systemy wykorzystujące MQTT

• integracje poprzez HTTP / HTTPS

• WebSocket

• WebHooks

• UDP

Obsługiwane rodzaje obciążeń:

• rezystancyjne – np. tradycyjne źródła światła i urządzenia grzewcze,

• pojemnościowe – np. zasilacze LED, urządzenia elektroniczne i baterie kondensatorów,

• indukcyjne – np. transformatory, wentylatory, lodówki i klimatyzatory.

Dane techniczne:

Producent: Shelly
Model: EM Mini Gen4
Kod modelu: S4EM-001PXCEU16
Typ urządzenia: inteligentny miernik energii
Zasilanie: 110–240 V AC
Częstotliwość: 50/60 Hz
Maksymalne napięcie pomiarowe: 240 V AC
Zakres pomiaru prądu: 0–16 A
Maksymalny prąd pomiarowy: 16 A
Maksymalna moc pomiarowa: 3840 W
Pomiar mocy czynnej: tak
Pomiar energii czynnej: tak
Dokładność pomiaru napięcia: ±1%
Dokładność pomiaru prądu: ±1%
Pobór mocy urządzenia: <1 W
Pamięć danych pomiarowych: minimum 10 dni z rozdzielczością 1 minuty
Eksport danych: CSV oraz JSON poprzez RPC

Łączność Wi-Fi: 802.11 b/g/n/ax
Pasmo Wi-Fi: 2412–2472 MHz
Maksymalna moc RF Wi-Fi: <20 dBm
Zasięg Wi-Fi: do 30 m wewnątrz / do 50 m na zewnątrz*

Bluetooth: 5.0
Pasmo Bluetooth: 2402–2480 MHz
Maksymalna moc RF Bluetooth: <4 dBm
Zasięg Bluetooth: do 10 m wewnątrz / do 30 m na zewnątrz*

Zigbee: IEEE 802.15.4
Pasmo Zigbee: 2400–2483,5 MHz
Maksymalna moc RF Zigbee: <20 dBm
Zasięg Zigbee: do 100 m wewnątrz / do 300 m na zewnątrz*

Matter: tak
MQTT: tak
UDP: tak
Obsługa skryptów: tak
Harmonogramy: 20
WebHooks: 20, do 5 adresów URL na każdy WebHook
Pamięć Flash: 8 MB
Procesor: ESP-Shelly-C68F

Liczba wejść zasilających: 2 – L i N
Wyjścia obwodu obciążenia: 2 × O, wewnętrznie zmostkowane
Przekrój przewodów: 0,5–4 mm²
Długość odizolowania przewodu: 6–7 mm
Maksymalny moment dokręcania zacisków: 0,4 Nm

Materiał obudowy: tworzywo sztuczne
Kolor obudowy: biały

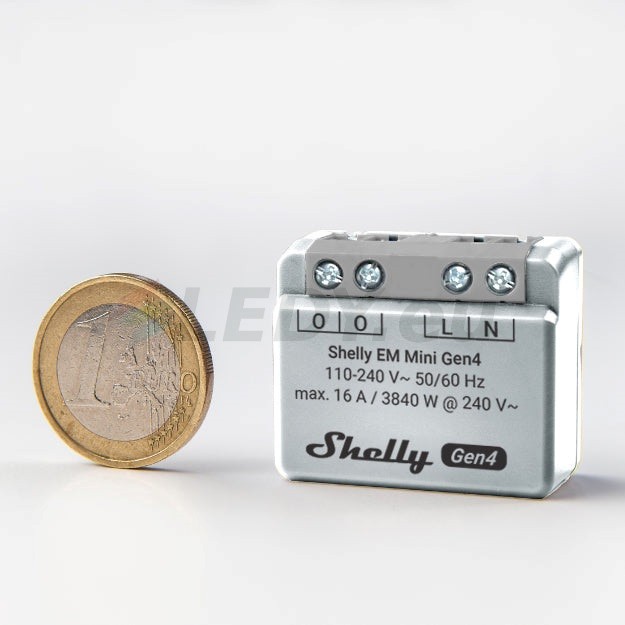

Wymiary: 29 × 34 × 16 mm
Masa: 13 g
Temperatura pracy: od -20°C do +40°C
Wilgotność względna: 30–70% RH
Maksymalna wysokość pracy: 2000 m n.p.m.

*Zasięg zależy od lokalnych warunków.

Najważniejsze cechy:

• pomiar zużycia energii i aktualnego poboru mocy,

• pomiar obciążenia do 16 A / 3840 W,

• dokładność pomiaru napięcia i prądu ±1%,

• bardzo kompaktowe wymiary 29 × 34 × 16 mm,

• Wi-Fi, Bluetooth 5.0 i Zigbee,

• kompatybilność z Matter,

• wbudowany interfejs WWW,

• lokalne przechowywanie danych pomiarowych,

• możliwość eksportowania danych,

• bramka Bluetooth dla urządzeń Shelly BLU,

• funkcja wzmacniacza zasięgu Wi-Fi,

• funkcja wzmacniacza zasięgu Zigbee,

• obsługa MQTT, HTTP/HTTPS, WebSocket, WebHooks i UDP,

• obsługa skryptów i zaawansowanych harmonogramów.
