Shelly Pro 3EM-3CT63 3-fazowy licznik energii WiFi LAN 63A

Shelly Pro 3EM-3CT63 to profesjonalny licznik energii elektrycznej przeznaczony do monitorowania instalacji jedno- i trójfazowych. Urządzenie montowane jest na szynie DIN i umożliwia bieżący pomiar parametrów elektrycznych osobno dla każdej fazy lub kanału.

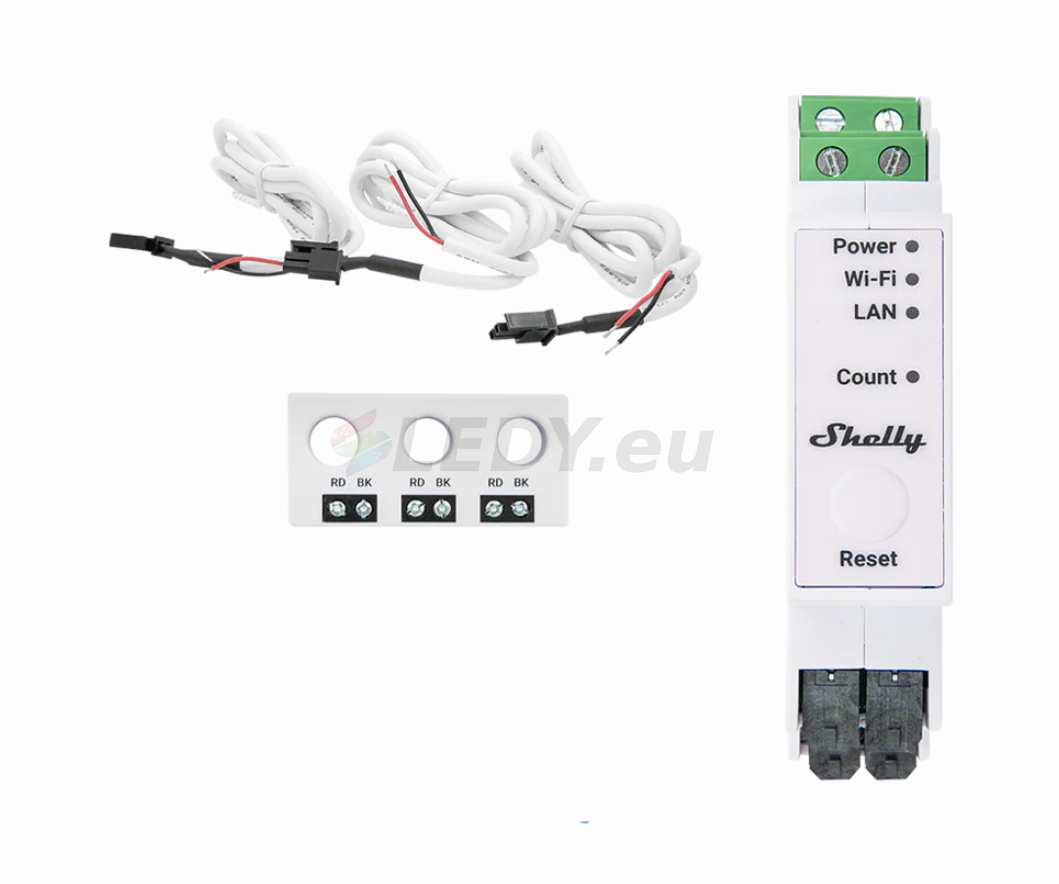

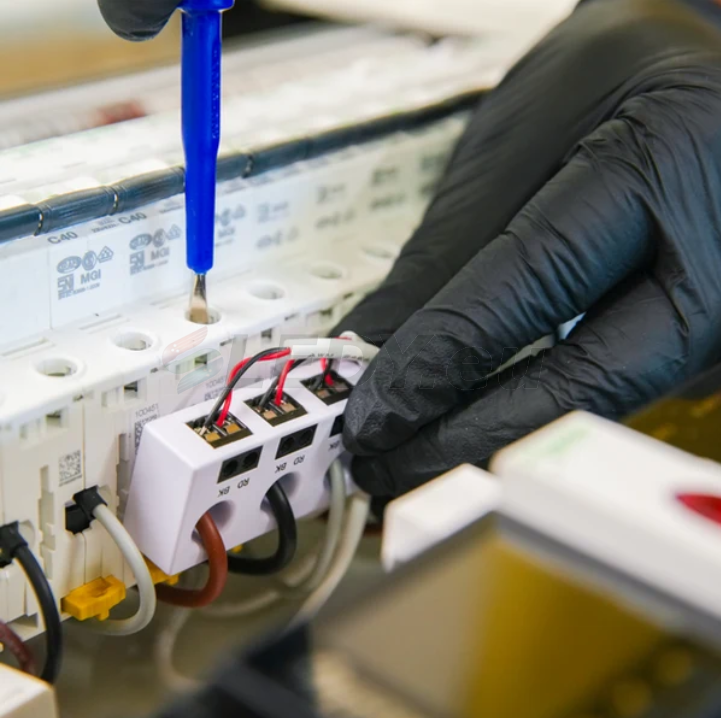

Pomiar prądu odbywa się za pomocą zewnętrznego, trójfazowego przekładnika prądowego Shelly 3CT63 o zakresie do 63 A. Jego kompaktowa konstrukcja została zaprojektowana tak, aby przekładnik można było zamontować bezpośrednio nad wyłącznikiem instalacyjnym. Pozwala to ograniczyć ilość zajmowanego miejsca w rozdzielnicy i jednocześnie wykonywać bezkontaktowy pomiar prądu na wszystkich trzech fazach.

Shelly Pro 3EM-3CT63 raportuje w czasie rzeczywistym napięcie, prąd, moc czynną i pozorną oraz zgromadzoną energię osobno dla każdej fazy lub kanału. Obsługa pomiaru 4-kwadrantowego umożliwia rejestrowanie przepływu energii w obu kierunkach, dlatego licznik może być stosowany również w instalacjach fotowoltaicznych oraz innych systemach wykorzystujących lokalną produkcję energii.

Dokładność pomiaru energii czynnej odpowiada klasie B, a producent określa dokładność pomiarową urządzenia na poziomie 1%. Dostępna jest również opcjonalna funkcja wykrywania nieprawidłowej kolejności faz oraz możliwość kalibracji poszczególnych kanałów.

Urządzenie zapisuje dane pomiarowe w pamięci nieulotnej przez okres do 60 dni z rozdzielczością 1 minuty. Wbudowany zegar czasu rzeczywistego pozwala zachować prawidłowe znaczniki czasu zapisanych pomiarów także w przypadku utraty połączenia z serwerem czasu.

Shelly Pro 3EM-3CT63 oferuje zarówno komunikację Wi-Fi, jak i przewodowe połączenie LAN, dzięki czemu może być stosowany w instalacjach wymagających stabilnego połączenia sieciowego. Może pracować samodzielnie w lokalnej sieci LAN lub Wi-Fi, a także współpracować z systemami automatyki i usługami chmurowymi.

Obsługa protokołów Modbus, MQTT, HTTP i WebSocket zapewnia szerokie możliwości integracji z systemami automatyki domowej, przemysłowej i BMS. Połączenia przychodzące obsługują szyfrowanie TLS. Wbudowany interfejs WWW umożliwia monitorowanie parametrów, konfigurację oraz zarządzanie urządzeniem bezpośrednio z poziomu przeglądarki.

Shelly Pro 3EM-3CT63 nie posiada wbudowanego przekaźnika. W przypadku potrzeby sterowania zewnętrznym stycznikiem lub innym obciążeniem można rozbudować licznik o dedykowany moduł Shelly Pro 3EM Switch Add-on. Pozwala on wykorzystać dane pomiarowe, automatyzacje oraz skrypty do sterowania podłączonym obciążeniem.

Kompatybilne urządzenia i akcesoria:

• Shelly 3CT63 – trójfazowy przekładnik prądowy do 63 A,

• Shelly Pro 3EM Switch Add-on – moduł umożliwiający sterowanie zewnętrznym stycznikiem lub obciążeniem.

Najważniejsze funkcje:

• pomiar instalacji jedno- i trójfazowych,

• 3 niezależne kanały pomiarowe,

• pomiar prądu do 63 A,

• zewnętrzny trójfazowy przekładnik prądowy Shelly 3CT63,

• bezkontaktowy pomiar prądu,

• pomiar 4-kwadrantowy,

• pomiar energii pobieranej i oddawanej,

• możliwość zastosowania w instalacjach fotowoltaicznych,

• pomiar napięcia, prądu, mocy czynnej i pozornej,

• klasa dokładności B dla energii czynnej,

• dokładność pomiarowa 1%,

• opcjonalne wykrywanie nieprawidłowej kolejności faz,

• kalibracja poszczególnych kanałów,

• pamięć danych do 60 dni,

• zapis danych z rozdzielczością 1 minuty,

• wbudowany zegar czasu rzeczywistego,

• komunikacja Wi-Fi i LAN,

• obsługa Modbus, MQTT, HTTP i WebSocket,

• szyfrowanie TLS dla połączeń przychodzących,

• wbudowany interfejs WWW,

• możliwość pracy lokalnej,

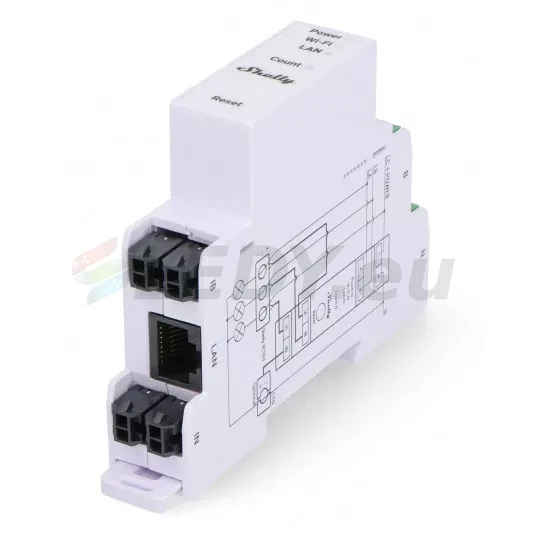

• montaż licznika na szynie DIN,

• możliwość rozbudowy o Shelly Pro 3EM Switch Add-on.

Dane techniczne:

Producent: Shelly
Model: Pro 3EM-3CT63
Kod modelu: SPEM-003CEBEU63
Typ urządzenia: inteligentny licznik energii
Obsługiwane instalacje: jednofazowe i trójfazowe
Liczba kanałów pomiarowych: 3
Maksymalny prąd pomiarowy: 63 A
Sposób pomiaru prądu: zewnętrzny przekładnik prądowy
Przekładnik prądowy: Shelly 3CT63
Pomiar 4-kwadrantowy: tak
Klasa dokładności energii czynnej: B
Dokładność pomiarowa: 1%
Wykrywanie kolejności faz: tak, opcjonalne
Kalibracja kanałów: tak
Próg braku obciążenia: 30 VA na kanał
Wskaźnik impulsowy zużycia energii: optyczny
Pamięć danych pomiarowych: do 60 dni
Rozdzielczość zapisu danych: 1 minuta
Zegar czasu rzeczywistego: tak
Instalacje fotowoltaiczne: tak
Wbudowany przekaźnik: nie

Komunikacja i integracja:

Wi-Fi: tak
LAN / Ethernet: tak
Modbus: tak
MQTT: tak
HTTP: tak
WebSocket: tak
TLS dla połączeń przychodzących: tak
Wbudowany interfejs WWW: tak
Praca w sieci lokalnej bez chmury: tak

Montaż:

Montaż licznika: szyna DIN
Sposób pomiaru: bezkontaktowy za pomocą przekładnika prądowego
Przekładnik: trójfazowy Shelly 3CT63, przystosowany do montażu bezpośrednio nad wyłącznikiem instalacyjnym
