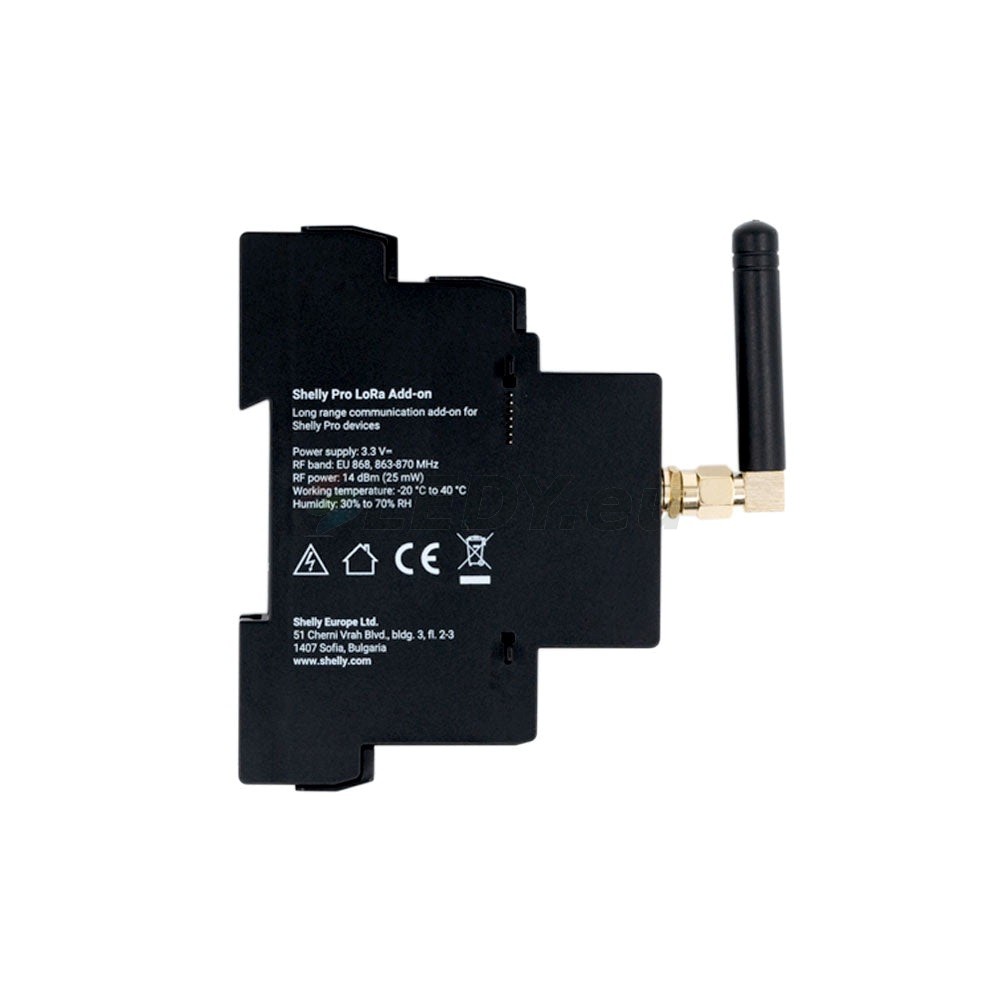

Shelly Pro LoRa Add-on EU868 moduł komunikacyjny

Shelly Pro LoRa Add-on to izolowany galwanicznie moduł rozszerzający przeznaczony do kompatybilnych urządzeń z serii Shelly Pro. Umożliwia komunikację w technologii LoRa na odległość nawet do 5 km, dzięki czemu pozwala znacznie zwiększyć zasięg systemu automatyki w miejscach, w których standardowa komunikacja bezprzewodowa może być niewystarczająca.

Moduł pracuje w europejskim paśmie EU868. Może być stosowany między innymi w automatyce budynkowej, sterowaniu oświetleniem zewnętrznym, instalacjach na dużych posesjach, w magazynach, gospodarstwach rolnych, systemach nawadniania oraz do komunikacji z urządzeniami znajdującymi się w oddalonych budynkach i obiektach. Maksymalny zasięg wynosi do 5000 m i zależy od warunków otoczenia oraz występujących przeszkód.

Shelly Pro LoRa Add-on wykorzystuje szyfrowanie AES-CCM i obsługuje komunikację unicast, multicast oraz broadcast za pośrednictwem protokołu Shelly. Obsługa skryptów umożliwia dostosowanie sposobu działania urządzenia do wymagań konkretnej instalacji.

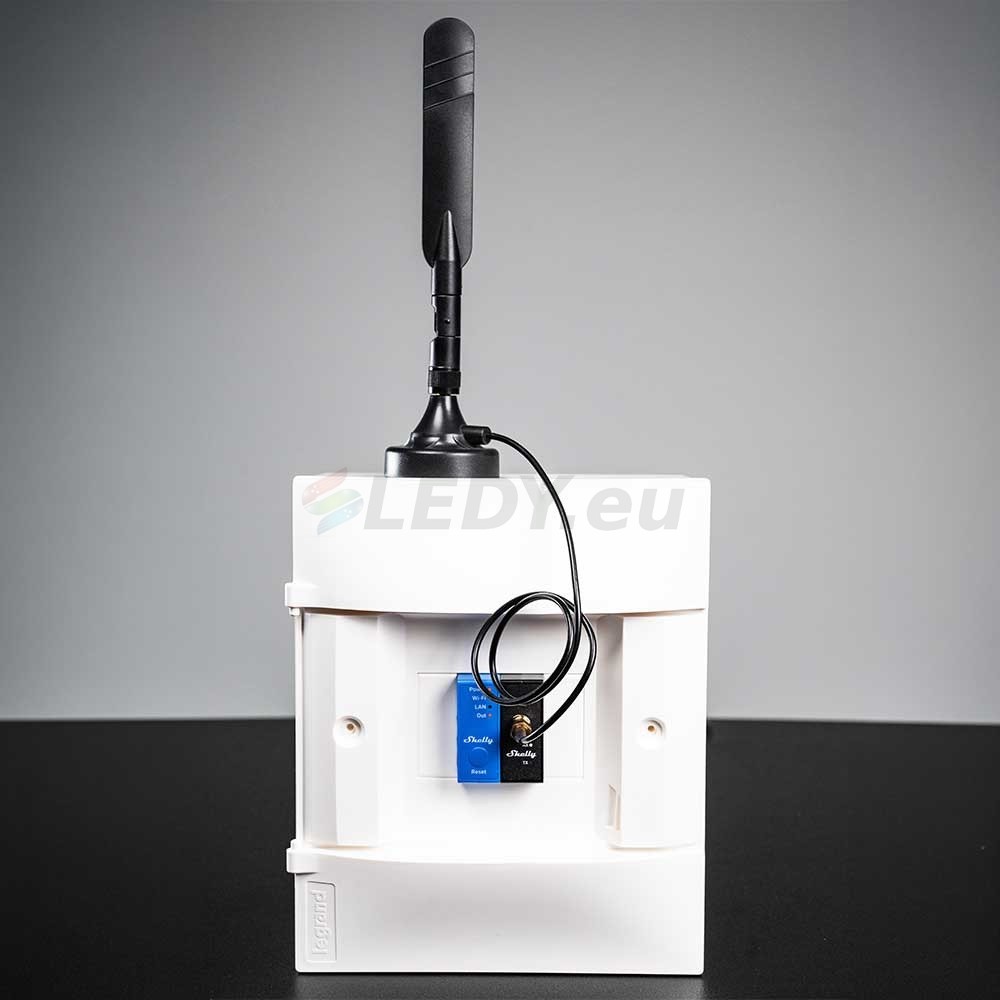

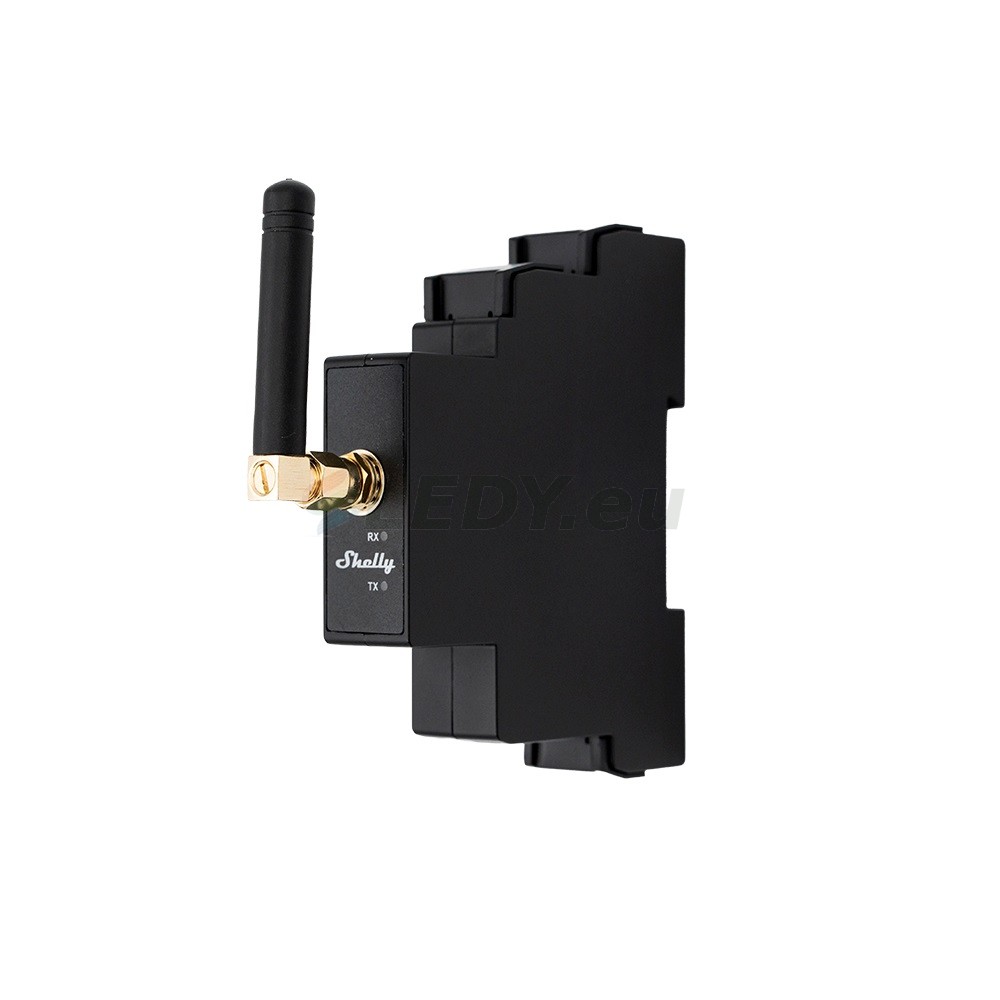

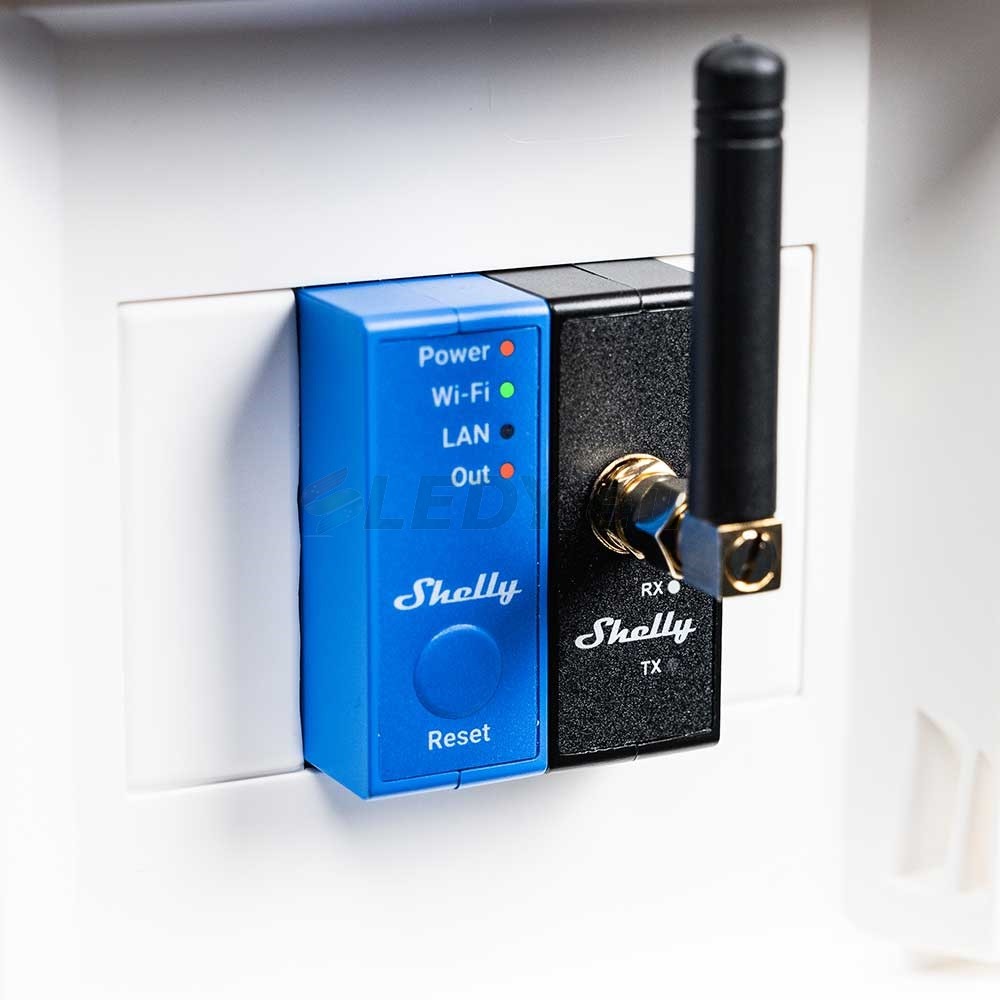

Moduł wyposażony jest w złącze antenowe SMA, umożliwiające odpowiednie umiejscowienie anteny, np. poza metalową obudową rozdzielnicy. Dwie diody LED informują o aktualnej komunikacji – górna sygnalizuje odbieranie danych (RX), natomiast dolna ich wysyłanie (TX).

Urządzenie jest zasilane napięciem 3,3 V bezpośrednio z kompatybilnego urządzenia Shelly i charakteryzuje się poborem mocy poniżej 150 mW. Połączenie realizowane jest za pomocą dedykowanego interfejsu szeregowego Shelly. Konstrukcja przystosowana do montażu na szynie DIN ułatwia instalację modułu razem z pozostałymi elementami systemu automatyki w rozdzielnicy.

Kompatybilne urządzenia Shelly:

• Shelly Pro 1

• Shelly Pro 1PM

• Shelly Pro 2

• Shelly Pro 2PM

• Shelly Pro 3EM

• Shelly Pro Dimmer 0/1-10V PM

• Shelly Pro Dimmer 1PM

• Shelly Pro Dimmer 2PM

• Shelly Pro EM-50

• Shelly Pro RGBWW PM

Dane techniczne:

Producent: Shelly
Model: Pro LoRa Add-on
Typ urządzenia: moduł rozszerzający komunikację
Technologia komunikacji: LoRa
Wersja: EU868
Pasmo radiowe: EU868
Maksymalna moc RF: <14 dBm
Maksymalny zasięg komunikacji: do 5000 m, zależnie od warunków otoczenia
Szyfrowanie: AES-CCM
Obsługiwane adresowanie: unicast, multicast, broadcast
Izolacja galwaniczna: tak
Interfejs komunikacyjny: dedykowany interfejs szeregowy Shelly
Zasilanie: 3,3 V z kompatybilnego urządzenia Shelly
Pobór mocy: <150 mW
Sygnalizacja: 2 diody LED RX/TX

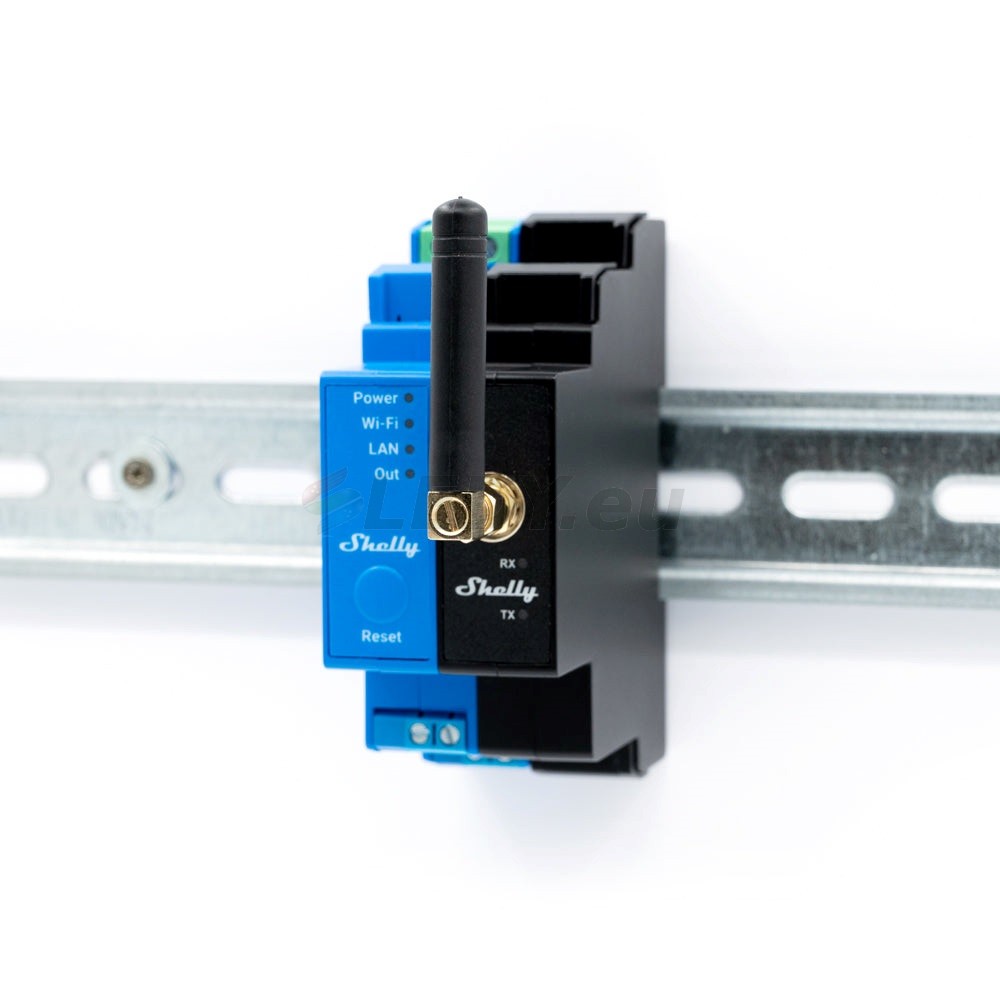

Montaż: szyna DIN
Materiał obudowy: tworzywo sztuczne
Kolor: czarny
Temperatura pracy: od -20°C do +40°C
Wilgotność względna: 30–70% RH
Maksymalna wysokość pracy: 2000 m n.p.m.
Wymiary bez anteny: 94 × 19 × 78 mm (z uchwytem montażowym)
Wymiary z anteną: 94 × 19 × 92 mm (z uchwytem montażowym)
Masa bez anteny: 45 g (z uchwytem montażowym)
Masa z anteną: 52 g (z uchwytem montażowym)

Parametry anteny:

Zakres częstotliwości: 863–870 MHz
Impedancja: 50 Ω
SWR: <3,0
Złącze antenowe: SMA-M
